Contenedor escombros organizador

Contenedor de escombros con 4 tapas para usar como organizador.


T26-0004 Contenedor escombros organizador

Número de partes: 1

Resumen costes, materiales, máquinas y programas:

Parte 1SHZ26-0056Coste8,38 €Tiempo [minutos] 523
Total Coste8,38 €Tiempo [minutos] 523
Materiales proyectoC. InicialCantidad€ unitarioTotal unitario
Filamento PLA Gris20,00 €130,450,02 €2,51 €
Filamento PLA Amarillo20,00 €155,250,023,11 €
Cianocrilato 50gr7,00 €
Contrachapado 2mm DINA414,00 €11,17 €1,17 €
Fieltro autoadhesivas [160x200x5mm]12,00 €11,50 €1,50 €
Total73,00 € 8,38 €
Máquinas y herramientasTipoCategoría
Creality HI [0,4⌀]Impresora 3DMáquina
LijasHerramientas
CutterCorteHerramientas
Programas Tipo Uso
Creality PrintSlicer Necesario

Guía de uso

Para la base usar altura capa de 0,32-0,20mm. Para la tapa M1, M2 y soporte bisagras 0,20-0,20mm.
Para la base, tapa M1 y M2 usar 10% de relleno. Para el soporte bisagras 70%.
No activar soportes en los agujeros en soporte bisagras. Para la base se puede activar los soportes de forma automática. Usar para el proyecto tipo árbol.
Para las tapas M1 y M2 activar soportes principalmente en las bisagras. También se puede activar en los voladizos de decoración de la tapa.
Existen dos archivos de base. Base con y sin fondo.
Si se usa la base sin fondo. Pegar en el exterior lamina de contrachapado. Lijar bordes y añadir en interior fieltro [el uso de esta base es para ahorrar tiempo y material].
Encajar primero las tapas en el soporte bisagras. Colocar primero un extremo y a presión encajar el otro extremo. Cuidado. Tapa M1 Y M2 no son iguales.
Con las tapas encajadas, pegar soporte bisagras en el hueco de la base. ¡OJO! La base tiene unos salientes decorativos para tapar la unión de ambas piezas. EL soporte bisagras NO va pegado contra este saliente, si no con el propio hueco.
Los valores de minutos y gramos son tomando la base sin fondo.

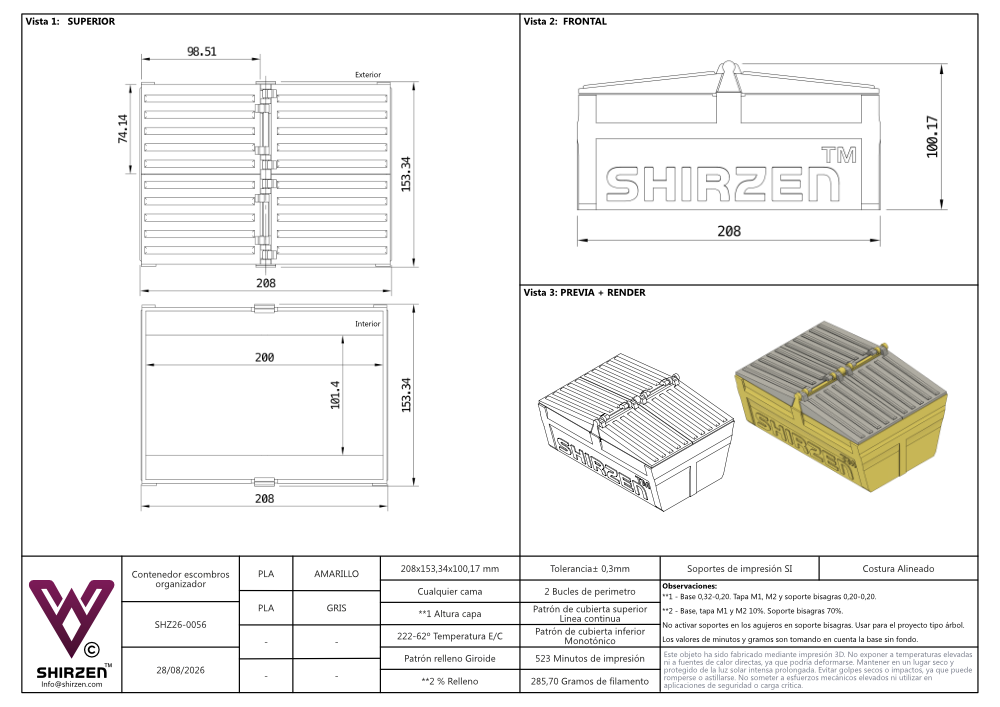

Medidas interiores 200×101,4 mm.

SHZ26-0056 Contenedor escombros organizador

Materiales proyectoC. InicialCantidad€ unitarioTotal unitario
Filamento PLA Gris20,00 €130,450,02 €2,51 €
Filamento PLA Amarillo20,00 €155,250,023,11 €
Cianocrilato 50gr7,00 €
Contrachapado 2mm DINA414,00 €11,17 €1,17 €
Fieltro autoadhesivas [160x200x5mm]12,00 €11,50 €1,50 €
Total73,00 € 8,38 €
Máquinas y herramientasTipoCategoría
Creality HI [0,4⌀]Impresora 3DMáquina
LijasHerramientas
CutterCorteHerramientas
Programas Tipo Uso
Creality Print Slicer Necesario

Contraseña: Shirzen

Necesario WINRAR para descomprimir.
