Palet Posavasos

Posavasos de 75x75x22,5 mm con forma de palet + caja a medida fabricada en cartulina de gramaje alto.


T25-0001 Palet posavasos

Número de partes: 2

Resumen costes, materiales, máquinas y programas:

Parte 1SHZ25-0001Coste0,66 €Tiempo [minutos] 76
Parte 2SLP25-0001Coste0,40 €Tiempo [minutos] 6
Total Coste1,06 €Tiempo [minutos] 82
Materiales proyectoC. InicialCantidad€ unitarioTotal unitario
Filamento PLA Beige20,00 €32,890,02 €0,66 €
Papel KRAFT 300gr/m220,00 €10,40 €0,40 €
Total40,00 € 1,06 €
Máquinas y herramientasTipoCategoría
Creality HI [0,4⌀]Impresora 3DMáquina
Cricut explore 3Plotter corteMáquina
Programas Tipo Uso
Cricut Design SpacePlotterNecesario
Creality PrintSlicer Necesario

Guía de uso

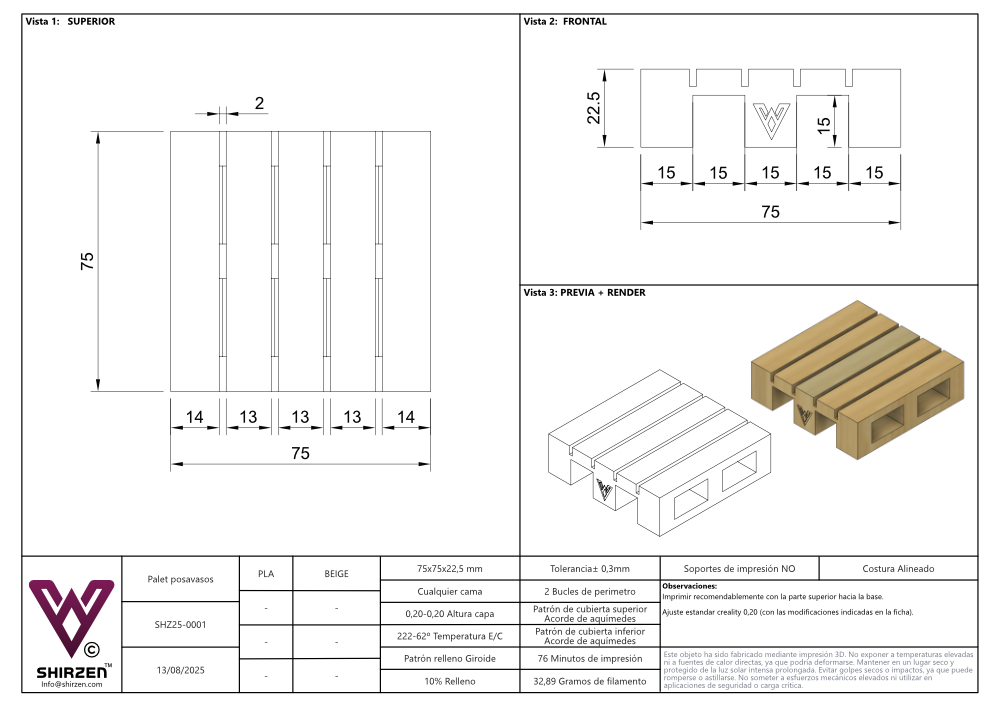

El palet posavasos [SHZ25-0001] es recomendable imprimirlo sin soportes, aunque esto genere ligeras imperfecciones en los puentes. Las distancias son muy estrechas y, a menos que se cuente con herramientas y medios necesarios, es extremadamente difícil retirar los soportes sin dañar de forma irreversible la pieza. También es recomendable imprimir la parte superior del palet contra la cama. En caso de tener una cama texturizada ganarás un acabado mejor, pero principalmente por facilidad de impresión.

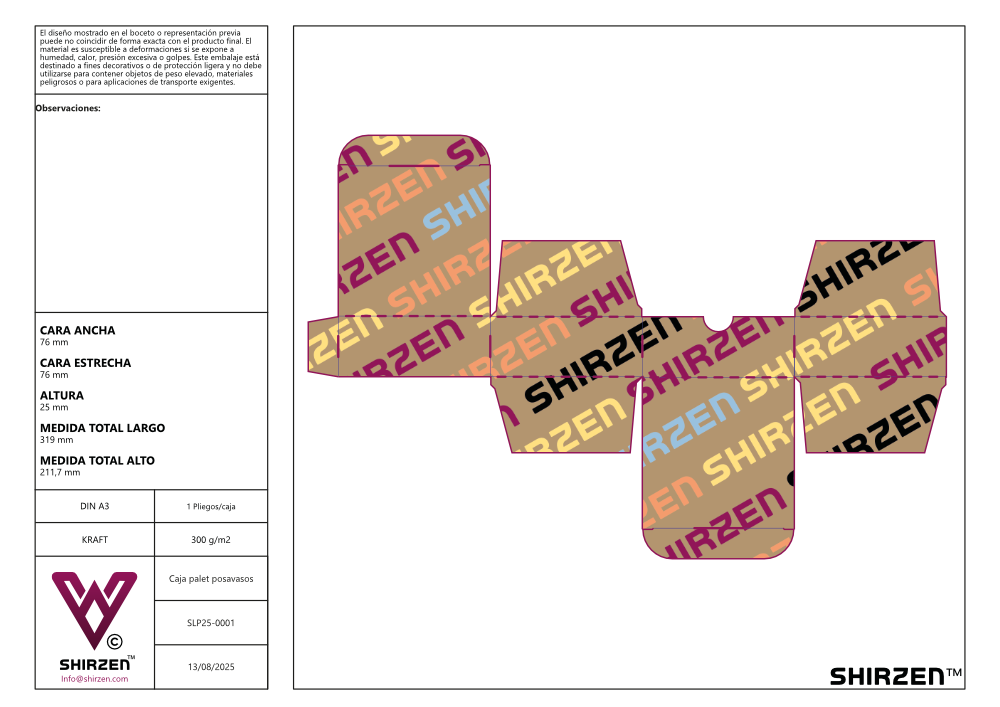

La caja hecha con cartulina de gramaje alto [SLP25-0001] —no recomendable usar menos de 250 g/m²; preferiblemente utilizar 300 g/m²— está hecha para cortarse en un A3. La resolución del SVG es de 72 ppp y, a la hora de cortarse, el total de la caja tiene que medir 319 × 211,7 mm.

El diseño se compone de dos capas:

1.- Corte [perímetro de la caja y perforados interiores para facilitar el pliegue].

2.- Hendidos [hendidos interiores].

En caso de no tener bolígrafo de marcado de hendidos, desactivar la capa de los hendidos y dejar solo la capa de corte.

SHZ25-0001 Palet Posavasos

MaterialesC. InicialCantidad€ unitarioTotal unitario
Filamento PLA Beige20,00 €32,890,02 €0,66 €
Total20,00 € 0,66 €
Máquinas y herramientas Tipo Categoría
Creality HI [0,4⌀]Impresora 3DMáquina
Programas Tipo Uso
Creality Print Slicer Necesario


SLP25-0001 Caja palet posavasos

MaterialesC. InicialCantidad€ unitarioTotal unitario
Papel KRAFT 300gr/m220,00 €10,40 €0,40 €
Total20,00 € 0,40 €
Máquinas y herramientas Tipo Categoría
Cricut explore 3Plotter corteMáquina
Programas Tipo Uso
Cricut Design SpacePlotterNecesario

Contraseña: Shirzen

Necesario WINRAR para descomprimir.
