Organizado de escritorio con compartimento integrado para calendario tamaño pequeño.
- T26-0005 Organizador escritorio para calendario pequeño
- Guía de uso
- SHZ26-0005 Organizador escritorio para calendario pequeño
- LSR26-0003 Carcasa lateral SHZ26-0005
- SLP26-0003 Caja organizador escritorio para calendario pequeño
- Descargas
- Aviso técnico y legal
T26-0005 Organizador escritorio para calendario pequeño
Número de partes: 3
Resumen costes, materiales, máquinas y programas:
| Parte 1 | SHZ26-0005 | Coste | 2,29 € | Tiempo [minutos] 191 |
| Parte 2 | LSR26-0003 | Coste | 1,17 € | Tiempo [minutos] 33 |
| Parte 3 | SLP26-0003 | Coste | 0,40 € | Tiempo [minutos] 15 |
| Total | Coste | 3,86 € | Tiempo [minutos] 239 |
| Materiales proyecto | C. Inicial | Cantidad | € unitario | Total unitario |
| PLA Cualquier color | 20,00 € | 114,51 | 0,02 € | 2,29 € |
| Contrachapado 2mm DINA4 | 14,00 € | 1 | 1,17 € | 1,17 € |
| Papel KRAFT 300gr/m2 DIN A3 | 20,00 € | 1 | 0,40 € | 0,40 € |
| Cianocrilato 50gr | 7,00 € | – | – | – |
| Cola blanca 500gr | 7,00 € | – | – | – |
| Total | 68,00 € | 3,86 € |
| Máquinas y herramientas | Tipo | Categoría |
| Creality HI [0,4⌀] | Impresora 3D | Máquina |
| Acmer S1 6W | Grabadora laser | Máquina |
| Cricut explore 3 | Plotter corte | Máquina |
| Programas | Tipo | Uso |
| LightBurn | Corte/Grabado Laser | Necesario |
| Creality Print | Slicer | Necesario |
| Cricut Design Space | Plotter | Necesario |
| Affinity [Diseño] | Vectorial | Opcional |
Guía de uso
Para imprimir SHZ26-0005 utilizar una altura de capa elevada. En el caso de que se realice un revestimiento de contrachapado usar un relleno bajo, de un 10% es suficiente. Recomendación de usar giroide para una mayor resistencia en las paredes.
Para LSR26-0003, el achivo se encuentra a 96ppp.
Para SLP26-0003, el archivo se encuentra a 72ppp.
Aun así, consultar tanto en el programa vectorial usado como en lightburn y el programa del plotter, que las medidas de cada pieza coincidan con las indicadas en la ficha técnica. Las medidas están indicadas para 2mm de espesor del contrachapado, en caso de usar un espesor mayor o menor sería necesario tener que ajustar la medida de las piezas.
En caso de no tener máquina de corte laser o por dimensiones no caben en la zona de corte, se puede cortar las piezas a mano, la esquina se puede redondear con una lija de grano 60.
La caja de cartulina se encuentra separada en dos mitades, pegar con cola blanca y dejar un peso encima para evitar problemas de despegado. Evitar usar gramajes inferiores a 250gr/m2. Recomendable usar de 300gr/m3.
Pegar las piezas de contrachapado al PLA con cianocrilato.

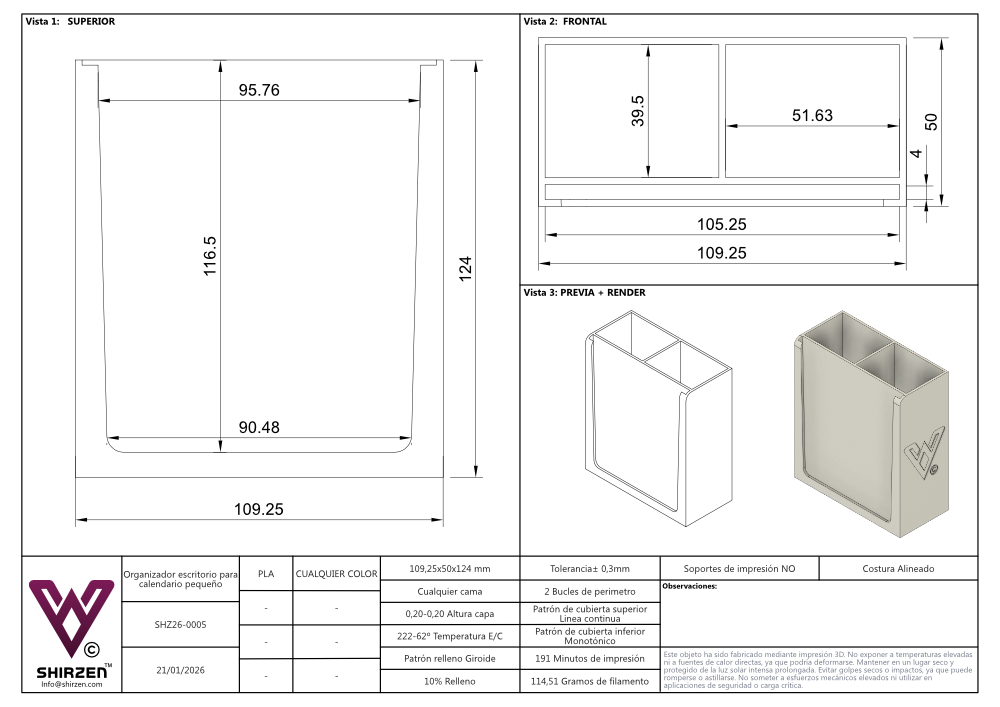

SHZ26-0005 Organizador escritorio para calendario pequeño

| Materiales proyecto | C. Inicial | Cantidad | € unitario | Total unitario |
| PLA Cualquier color | 20,00 € | 114,51 | 0,02 € | 2,29 € |
| Total | 20,00 € | 2,29 € |
| Máquinas y herramientas | Tipo | Categoría |
| Creality HI [0,4⌀] | Impresora 3D | Máquina |
| Programas | Tipo | Uso |
| Creality Print | Slicer | Necesario |

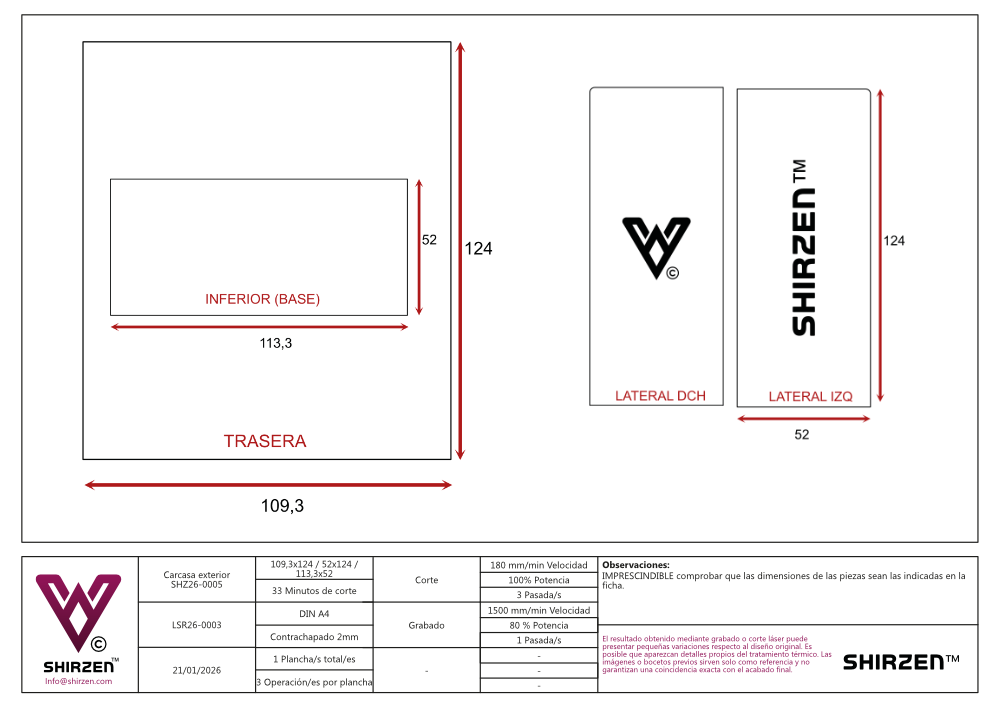

LSR26-0003 Carcasa lateral SHZ26-0005

| Materiales proyecto | C. Inicial | Cantidad | € unitario | Total unitario |
| Contrachapado 2mm DINA4 | 14,00 € | 1 | 1,17 € | 1,17 € |
| Cianocrilato 50gr | 7,00 € | – | – | – |
| Total | 21,00 € | 1,17 € |
| Máquinas y herramientas | Tipo | Categoría |
| Acmer S1 6W | Grabadora laser | Máquina |
| Programas | Tipo | Uso |
| LightBurn | Corte/Grabado Laser | Necesario |
| Affinity [Diseño] | Vectorial | Opcional |

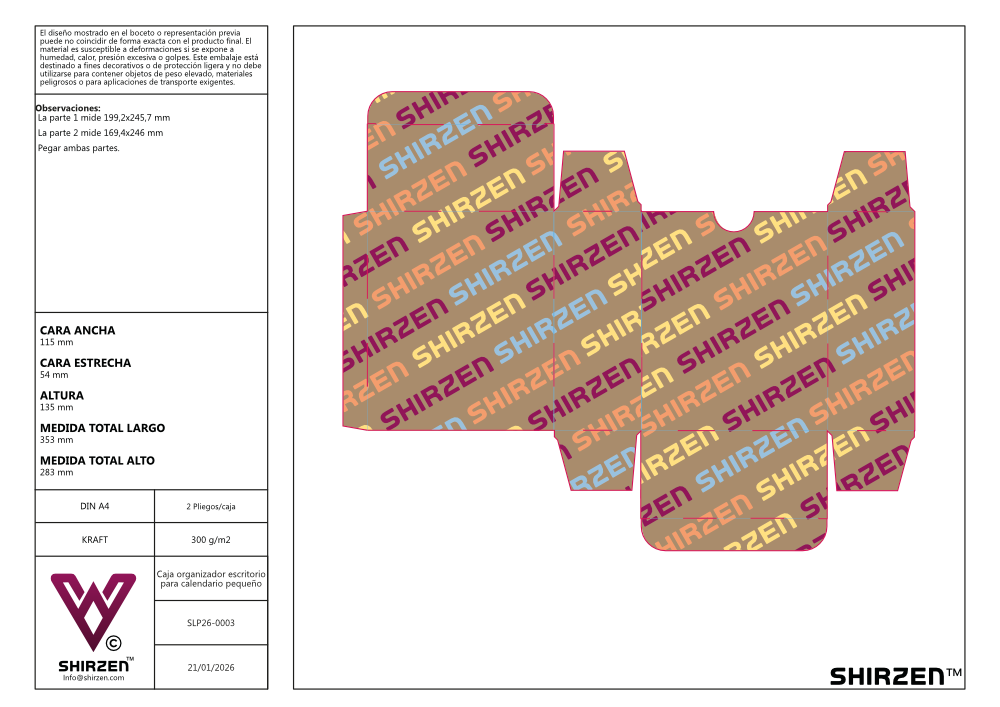

SLP26-0003 Caja organizador escritorio para calendario pequeño

| Materiales proyecto | C. Inicial | Cantidad | € unitario | Total unitario |
| Papel KRAFT 300gr/m2 DIN A3 | 20,00 € | 1 | 0,40 € | 0,40 € |
| Cola blanca 500gr | 7,00 € | – | – | – |
| Total | 27,00 € | 0,40 € |
| Máquinas y herramientas | Tipo | Categoría |
| Cricut explore 3 | Plotter corte | Máquina |
| Programas | Tipo | Uso |
| Cricut Design Space | Plotter | Necesario |
Contraseña: Shirzen
Necesario WINRAR para descomprimir.
