Organizador escritorio para calendario mediano

Organizado de escritorio con compartimento integrado para calendario tamaño mediano.


T25-0016 Organizador escritorio para calendario mediano

Número de partes: 2

Resumen costes, materiales, máquinas y programas:

Parte 1SHZ25-0035Coste5,12 €Tiempo [minutos] 364
Parte 2LSR25-0002Coste2,34 €Tiempo [minutos] 10
Total Coste7,46 €Tiempo [minutos] 374
Materiales proyectoC. InicialCantidad€ unitarioTotal unitario
Contrachapado 2mm DINA414,00€21,17 €2,34 €
PLA Cualquier color20,00 €255,770,02 €5,12 €
Cianocrilato 50gr7,00 €
Total41,00 € 7,46 €
Máquinas y herramientasTipoCategoría
Creality HI [0,4⌀]Impresora 3DMáquina
Acmer S1 6WGrabadora laserMáquina
Programas Tipo Uso
LightBurnCorte/Grabado LaserNecesario
Creality PrintSlicer Necesario
Affinity [Diseño]VectorialOpcional

Guía de uso

Para imprimir SHZ25-0035 utilizar una altura de capa elevada. En el caso de que se realice un revestimiento de contrachapado usar un relleno bajo, de un 5% es necesario. Recomendación de usar giroide para una mayor resistencia en las paredes.

Para LSR25-0002, hay dos archivos, uno a 72ppp y otro a 96ppp. Usar el necesario (para lightburn usar el de 96ppp. Si se quiere añadir algún elemento vectorial o gráfico a la hora de grabar la madera en affinity usar el de 72ppp.

Aun así, consultar tanto en el programa vectorial usado como en lightburn que las medidas de cada pieza coincidan con las indicadas en la ficha técnica las medidas está indicada para 2mm de espesor del contrachapado, en caso de usar un espesor mayor o menor sería necesario tener que ajustar la medida de las piezas.

En caso de no tener máquina de corte laser o por dimensiones no caben en la zona de corte, se puede cortar las piezas a mano, la esquina se puede redondear con una lija de grano 60.

Pegar las piezas de contrachapado al PLA con cianocrilato.

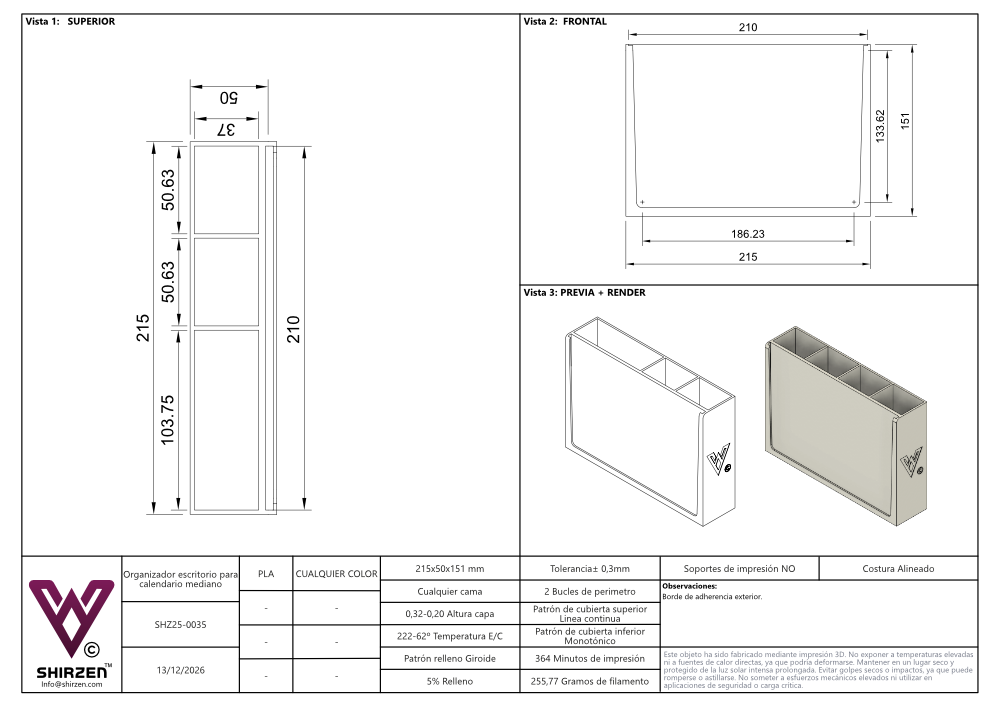

SHZ25-0035 Organizador escritorio para calendario mediano

Materiales proyectoC. InicialCantidad€ unitarioTotal unitario
PLA Cualquier color20,00 €255,770,02 €5,12 €
Total20,00 € 5,12 €
Máquinas y herramientas Tipo Categoría
Creality HI [0,4⌀]Impresora 3DMáquina
Programas Tipo Uso
Creality Print Slicer Necesario

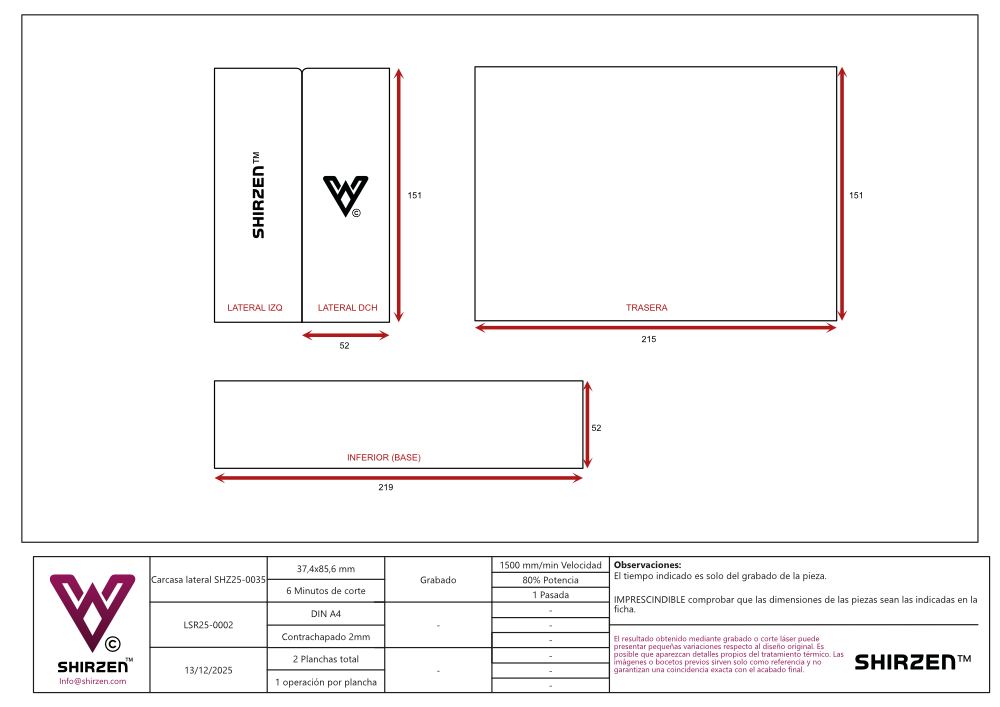

LSR25-0002 Carcasa lateral SHZ25-0035

Materiales proyectoC. InicialCantidad€ unitarioTotal unitario
Contrachapado 2mm DINA414,00€21,17 €2,34 €
Total14,00€ 2,34 €
Máquinas y herramientasTipoCategoría
Acmer S1 6WGrabadora laserMáquina
Programas Tipo Uso
LightBurnCorte/Grabado LaserNecesario
Affinity [Diseño]VectorialOpcional

Contraseña: Shirzen

Necesario WINRAR para descomprimir.

Aviso técnico y legal

Variaciones entre usuarios y equipos

Los resultados obtenidos por otros usuarios pueden diferir de los aquí indicados. Las variaciones pueden deberse, entre otros factores, a:

  • Equipos y herramientas utilizadas.
  • Configuraciones y perfiles de trabajo aplicados.
  • Materiales empleados y su calidad.
  • Tolerancias de fabricación.
  • Experiencia del usuario y método de trabajo.

En consecuencia, los valores mostrados no deben interpretarse como resultados universales ni garantizados.

Uso de programas

Los programas indicados, en caso de necesidad de uso para la realización del proyecto, es puramente orientativo,  pese a la necesidad de ese tipo. En caso de que no se disponga del programa indicado, es obligatorio buscar un programa equivalente, que realice las mismas funciones.

Para una correcta ejecución es necesario comprobar escalas, tamaños o cualquier dato o valor critico. No se asegura al usar un programa distinto, que los valores correspondan con la realidad.

Configuraciones y parámetros

Las configuraciones, ajustes y parámetros incluidos en esta trabajo corresponden a los utilizados por el autor para la realización del proyecto y se proporcionan únicamente como referencia técnica o documental.

Su utilización en otros equipos, materiales o procesos puede requerir modificaciones, ajustes adicionales o validaciones previas por parte del usuario.

Costes y precios

Los costes y precios indicados son aproximados y podrán variar en función del acceso a materiales, consumibles, energía, mantenimiento, tiempo de trabajo, complejidad del proyecto y cualquier otro factor relacionado con la producción o prestación del servicio.

Finalidad de la documentación

Esta documentación tiene finalidad técnica, informativa, documental y de referencia interna, pudiendo ser utilizada también como apoyo visual o descriptivo del proyecto. No garantiza la obtención de resultados idénticos en otros entornos de trabajo.

Propiedad intelectual

Todos los diseños, modelos, planos, renders, fotografías, gráficos, archivos digitales y documentación asociados a este proyecto son propiedad de su autor y están protegidos por la legislación vigente en materia de propiedad intelectual y derechos de autor.

Salvo indicación expresa en este documento, se entenderá que todos los elementos incluidos han sido creados, diseñados, fotografiados, modelados, renderizados o producidos por el autor del proyecto.

En caso de incorporarse elementos de terceros —incluyendo, entre otros, imágenes, gráficos, modelos 3D, iconos, texturas, logotipos, archivos digitales o cualquier otro recurso externo— dicha utilización será indicada expresamente por el autor, incluyendo la referencia, licencia o atribución correspondiente cuando resulte aplicable.

Queda prohibida la reproducción, distribución, modificación, comercialización, publicación o utilización total o parcial de los contenidos de este proyecto sin autorización expresa y por escrito del titular de los derechos.

Reserva de derechos

Todos los derechos quedan expresamente reservados.

Shirzen™️

Autor: Adrián Valero C.
